一、研究背景：全钙钛矿叠层的胶体化学瓶颈
全钙钛矿叠层太阳能电池（AP-TSCs）结合宽带隙（WBG，1.7–1.8 eV）与窄带隙（NBG，1.2–1.3 eV）钙钛矿子电池，理论效率超过单结 Shockley-Queisser 极限。然而，AP-TSCs 的产业化面临胶体无序这一关键瓶颈：WBG 钙钛矿中 Br 含量高导致相分离严重，造成显著的开路电压（VOC）损失；而 NBG 钙钛矿中 Sn、Pb 相结晶动力学不匹配，引发组分不均匀与 Sn²⁺ 氧化缺陷。如何通过分子设计同步调控 WBG 和 NBG 的结晶成核动力学，是领域长期悬而未决的核心难题。
二、羧酸酯调制器策略与 HSAB 理论设计
本研究创新性地提出羧酸酯类 Lewis 碱调制器系统，基于硬-软酸碱（HSAB）理论，通过定制配位化学同步调控 WBG 和 NBG 钙钛矿的结晶动力学。三种羧酸酯阴离子——醋酸根（Ac⁻）、酒石酸根（Ta⁻）和柠檬酸根（Cit⁻）——硬度梯度序列为：Cit⁻（硬碱）> Ta⁻（边界碱）> Ac⁻（软碱）。胆碱阳离子（Ch⁺）的末端羟基可在晶体-胶体界面钝化未配位的 Pb²⁺/Sn²⁺，形成协同稳定矩阵。

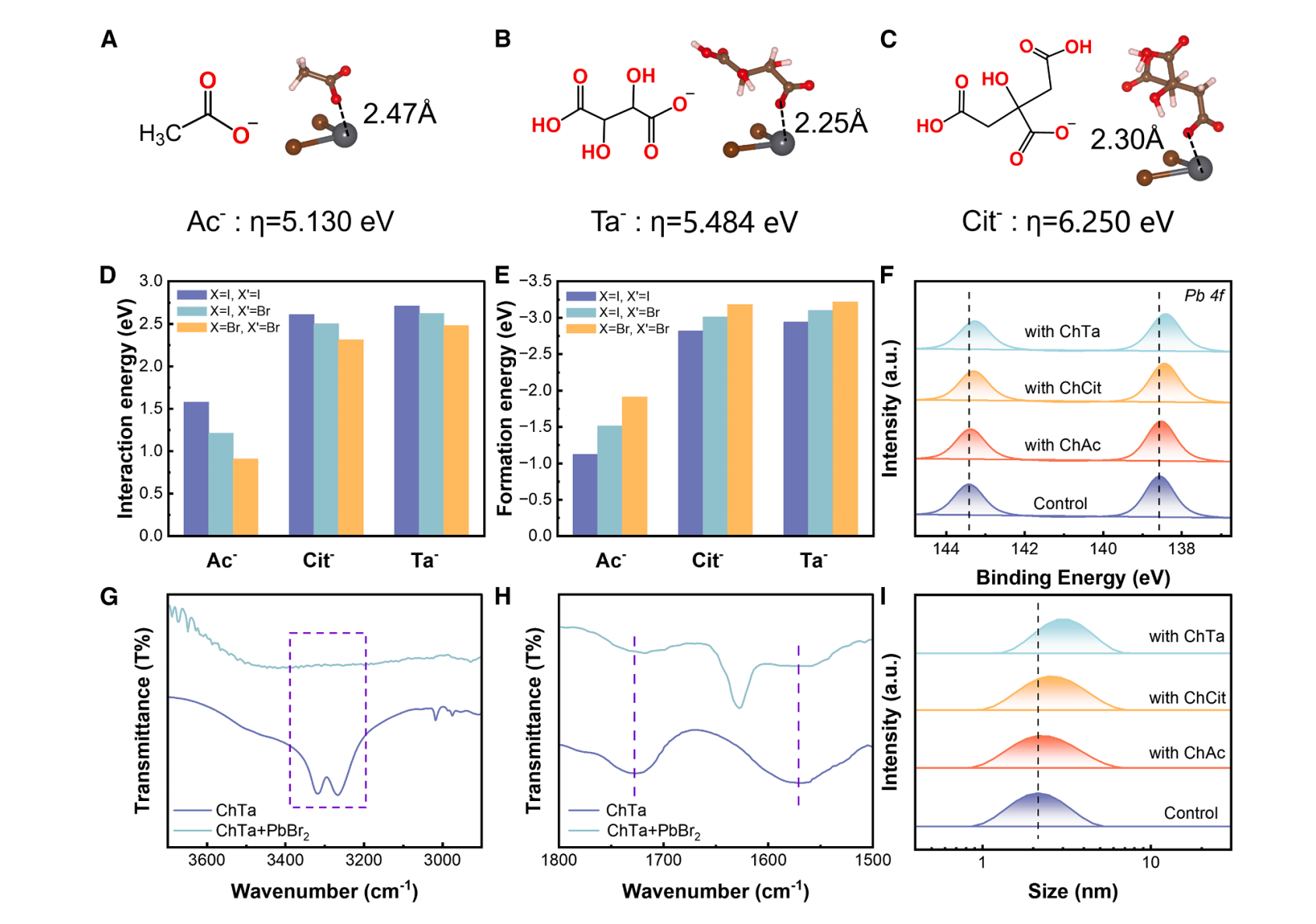

图1：添加剂与钙钛矿的配位表征。(A) Ac⁻、Ta⁻、Cit⁻的阴离子构型、化学硬度及与钙钛矿的相互作用距离；(B) PbXX' 与各添加剂的相互作用能；(C) 添加剂与 PbXX' 加合相的形成能；(D) Pb 4f XPS 谱；(E, F) FTIR 和 DLS 分析
三、薄膜结晶动力学调控
原位 PL 光谱追踪旋涂过程中的结晶进程，ChTa 处理组 PL 强度更加平稳；原位 GIWAXS 证实 ChTa 优化了 (100) 晶面的面外结晶取向；不同入射角的 GIWAXS 揭示了 ChTa 处理后薄膜体相中具有更强的结晶连贯性；SEM 显示晶粒尺寸明显增大；GIXRD 定量证实了残余应力的降低。

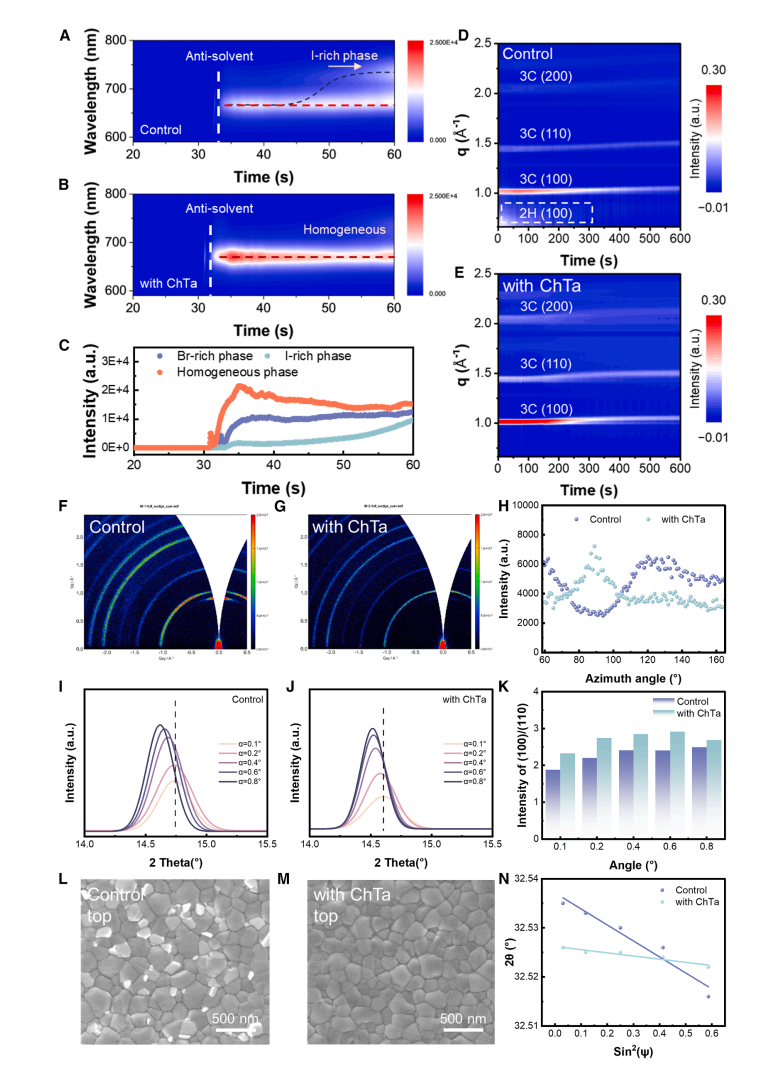

图2：薄膜形成与结晶动力学表征。(A, B) 旋涂过程中原位 PL 光谱；(C) PL 强度演变；(D, E) 逐步退火中原位 GIWAXS；(F, G) GIWAXS 图像；(H) (100) 峰方位角积分；(I, J) 不同入射角下线切割；(K) 峰强度比；(L, M) 俯视 SEM；(N) GIXRD 拟合
四、WBG 和 NBG 薄膜缺陷与稳定性
DFT 计算表明 ChTa 处理后各类点缺陷形成能显著提升；温度依赖电导率测量证实离子迁移被抑制；PL mapping 显示 ChTa 有效抑制了光诱导的卤化物相分离；TRPL 显示载流子寿命显著延长；KPFM 证实 ChTa 稳定了埋入界面电学环境。

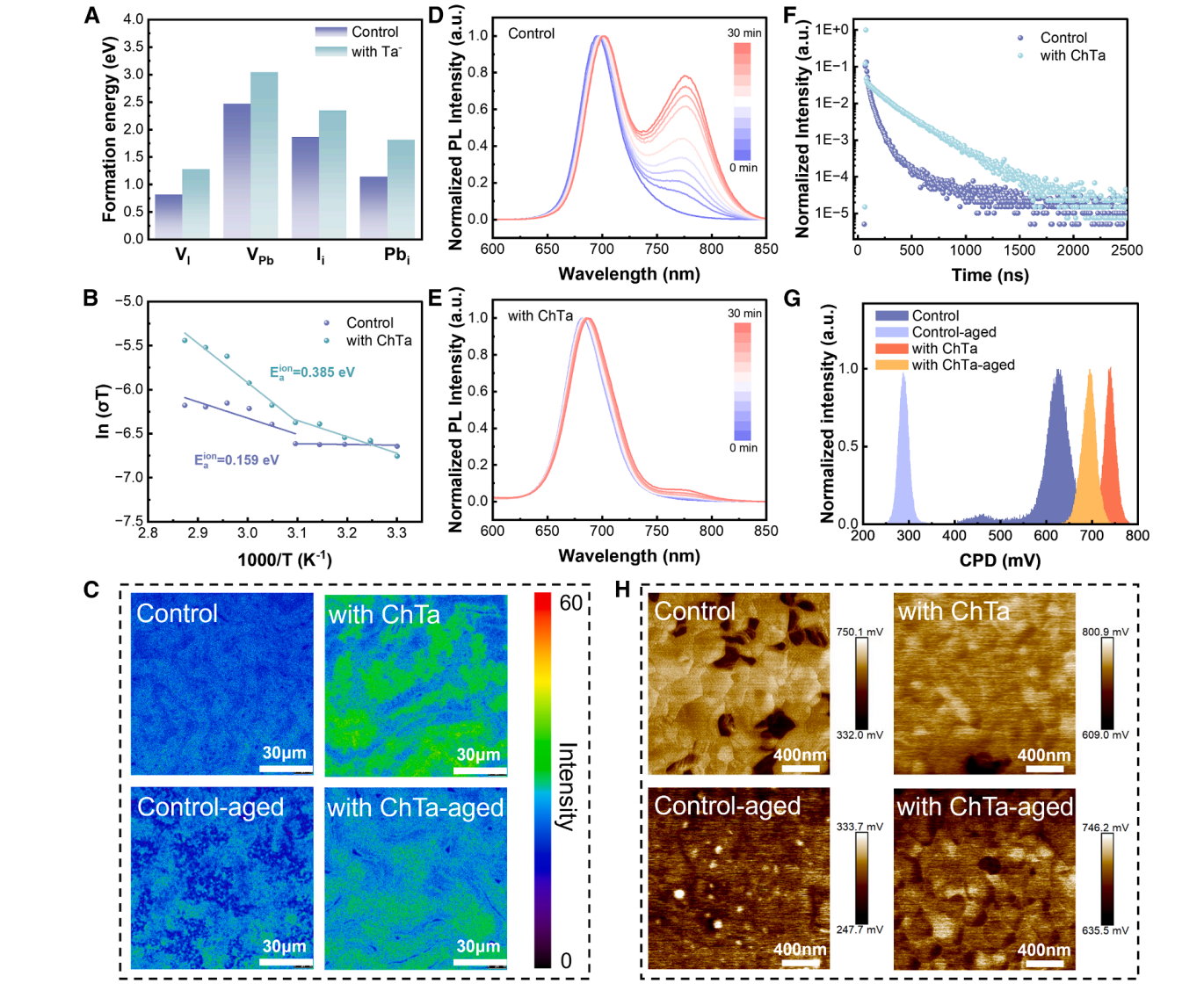

图3：WBG 钙钛矿薄膜缺陷与稳定性表征。(A) DFT 形成能计算；(B) E_ion 提取；(C) 光照前后 PL mapping；(D, E) 不同光照周期 PL 光谱；(F) TRPL 衰减曲线；(G) CPD 分布直方图；(H) KPFM 图像
五、单结器件性能
基于 p-i-n 倒置结构，ChTa 处理组 WBG PSC 实现 PCE = 20.20%，VOC = 1.32 V，FF = 84.35%。SCLC 证实缺陷态密度降低；Mott-Schottky 分析表明内建电势提升；EIS 揭示了 VOC 和 FF 协同提升的深层机制。

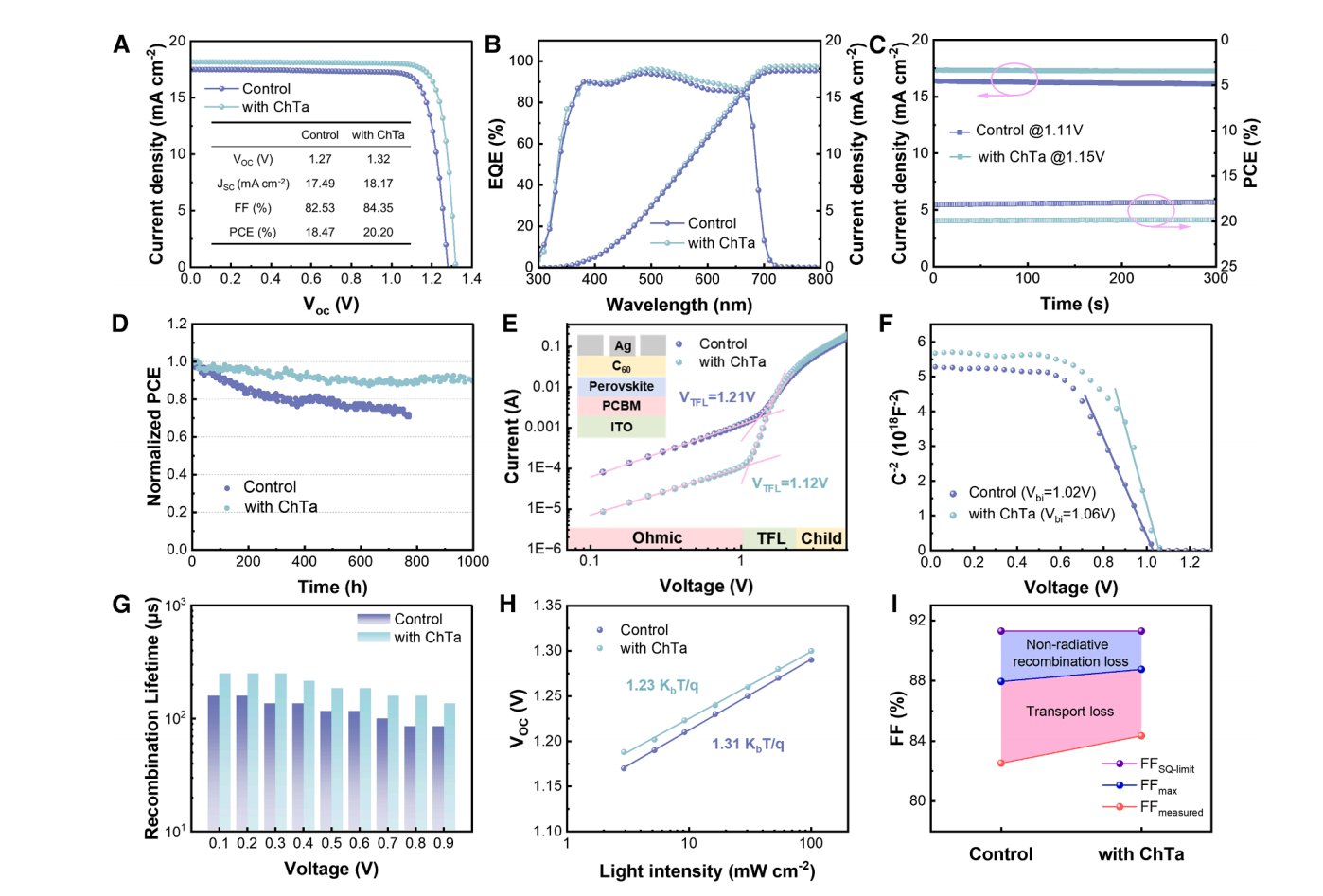

图4：WBG 钙钛矿太阳能电池器件性能。(A) J-V 曲线及参数；(B) EQE 光谱及积分 JSC；(C) 稳态功率输出；(D) ISOS-L-1 运行稳定性；(E) SCLC 分析；(F) Mott-Schottky 图；(G) EIS 复合寿命；(H) VOC 光强依赖性；(I) FFSQ 极限分析
六、全钙钛矿叠层器件：效率与稳定性
将 ChTa 处理的 WBG 电池与 ChCit 处理的 NBG 电池集成为两端单片全钙钛矿叠层太阳能电池（2T AP-TSC），得益于结晶动力学的协同优化，两端电流匹配良好，叠层器件实现 PCE = 29.76%（认证 29.22%），VOC = 2.18 V，FF = 83.58%。700 小时 MPP 追踪后保持率 >90.2%。

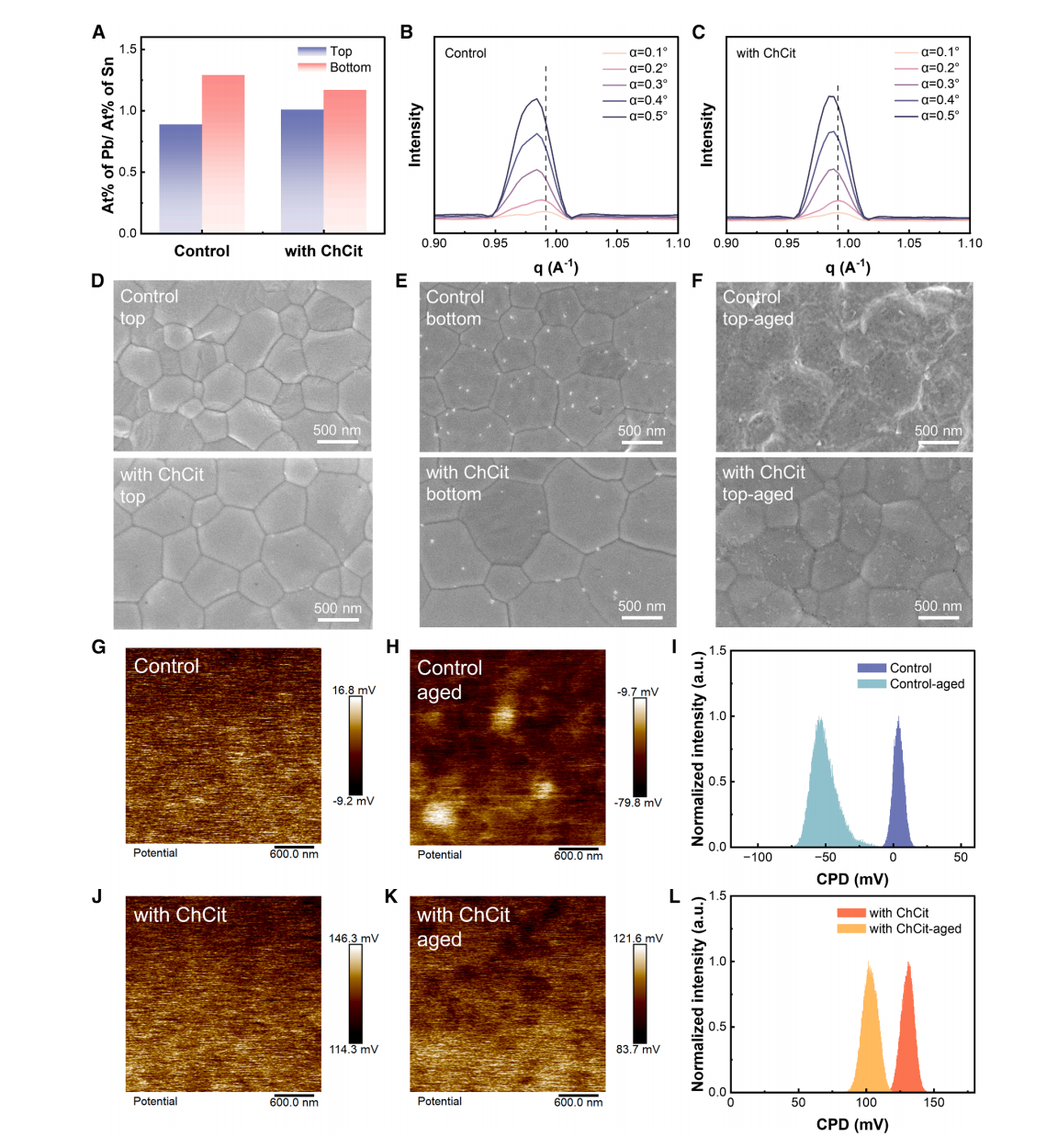

图5：NBG 钙钛矿薄膜 ChCit 处理表征。(A) Pb/Sn 原子比；(B, C) GIWAXS 线切割；(D, E) 表面/底面 SEM；(F) 光老化后表面 SEM；(G, H) KPFM 图像；(I) CPD 分布

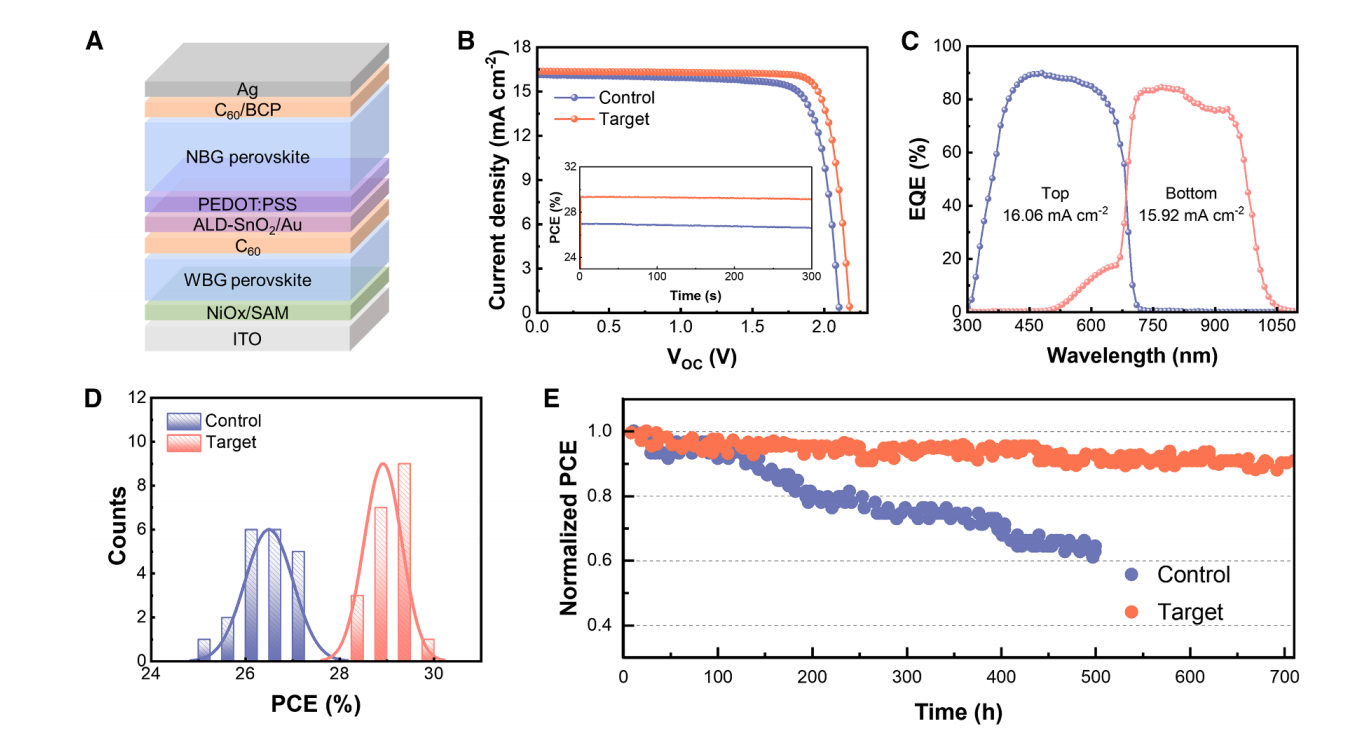

图6：全钙钛矿叠层太阳能电池性能。(A) 2T 叠层器件结构；(B) J-V 曲线；(C) EQE 光谱；(D) 20 器件统计分布；(E) 700h MPP 追踪稳定性
