一、研究背景与挑战:宽带隙钙钛矿的p型瓶颈

宽带隙(WBG)钙钛矿(1.6~1.7 eV)是实现高效钙钛矿/硅叠层太阳能电池的关键顶部电池吸光层材料。然而,在 p-i-n(反式)结构中,WBG 钙钛矿固有的强 p 型(或弱 n 型)特性严重阻碍了电子的提取与输运,导致显著的开路电压(VOC)损失,成为制约叠层电池效率进一步提升的核心瓶颈。

针对这一挑战,传统的表面钝化策略往往只能实现单一的缺陷钝化效果,难以从根本上改善界面能带排列、增强薄膜结晶质量并同时提升器件稳定性。因此,开发一种多功能协同的分子钝化策略,同时解决界面能级匹配、薄膜质量与缺陷钝化三大问题,具有重要的科学意义和应用价值。

二、DPA分子设计:邻苯二甲酰亚胺核的三重协同效应

本研究开发了3-邻苯二甲酰亚胺基丙酸(DPA)分子钝化材料,其核心在于利用邻苯二甲酰亚胺核的缺电子特性。DPA 分子可实现三重协同效应:(1)界面偶极层效应:DPA 在钙钛矿表面形成界面偶极层,精确调控表面能级,增强表面 n 型特性提升准费米能级分裂(QFLS);(2)梯度分布效应:在反溶剂工艺中,DPA 形成梯度分布,有效调控结晶动力学,改善薄膜形貌并减少缺陷;(3)羧基螯合效应羧基(−COO⁻)对未配位 Pb²⁺ 进行螯合,有效钝化表面和体相缺陷,显著增强器件稳定性。

图1 DPA分子设计

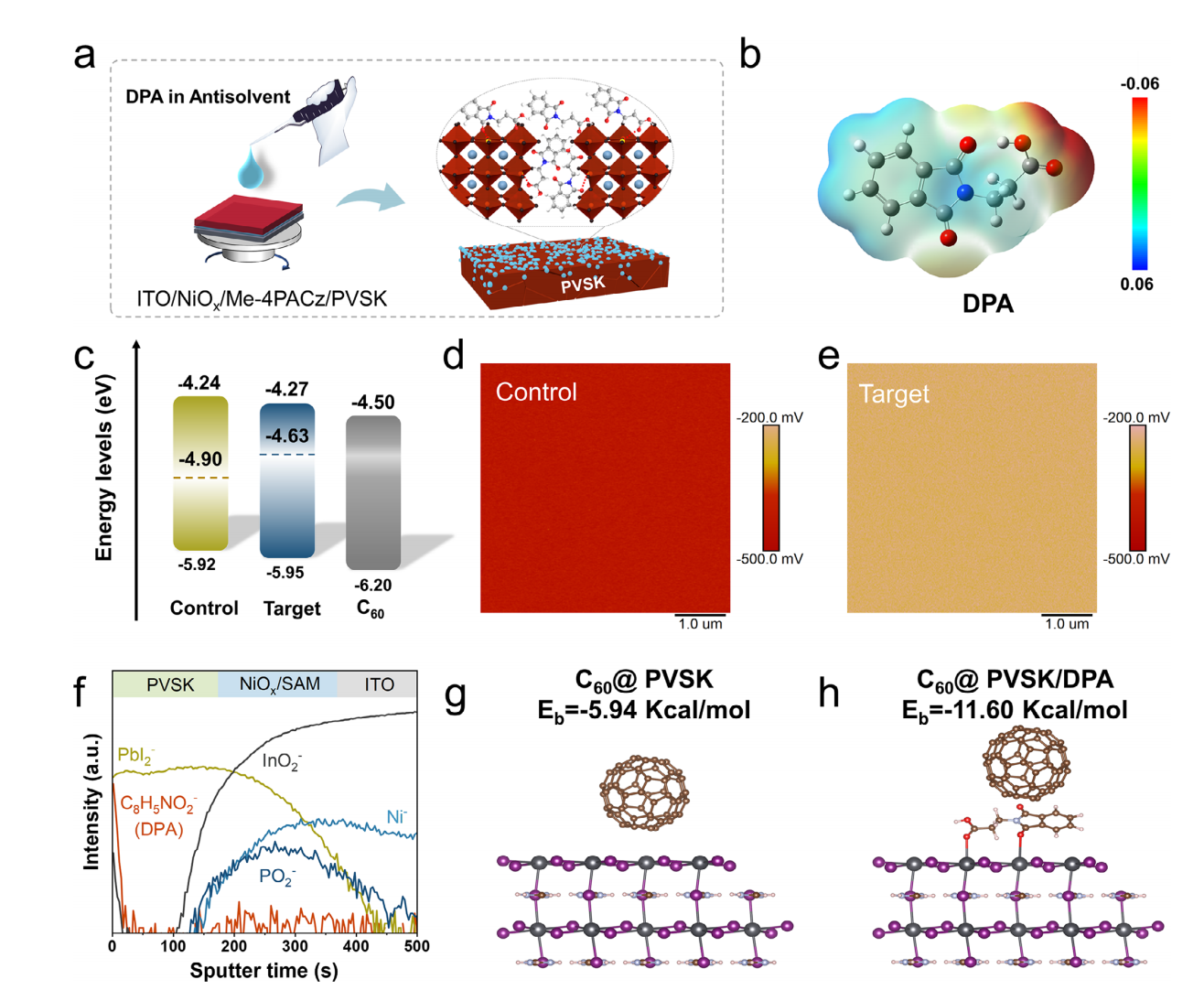

图1:DPA分子设计及其界面效应。(a) DPA反溶剂添加工艺示意图;(b) 分子静电势(ESP)分布;(c) 对照组与目标钙钛矿薄膜及 ETL 的能级排列示意图;(d,e) 对照组与目标钙钛矿薄膜的 KPFM 图像;(f) 目标钙钛矿薄膜在 ITO/NiOx/SAM 基底上的 ToF-SIMS 深度剖析;(g,h) 优化后 C60@PVSK 与 C60@PVSK/DPA 的结合能计算

三、薄膜表征:结晶质量与缺陷钝化

研究团队通过多种先进表征手段,系统揭示了 DPA 对钙钛矿薄膜的修饰效果。稳态光致发光(PL)光谱显示 DPA 处理后薄膜 PL 强度显著增强,说明非辐射复合被有效抑制。纯空穴器件暗态 I-V 曲线(SCLC)表明 DPA 有效降低了薄膜的缺陷态密度。形成能计算进一步揭示,DPA 有效降低了 Pb 空位(VPb)的形成能,从而减少深层缺陷。

图2 缺陷钝化机理表征

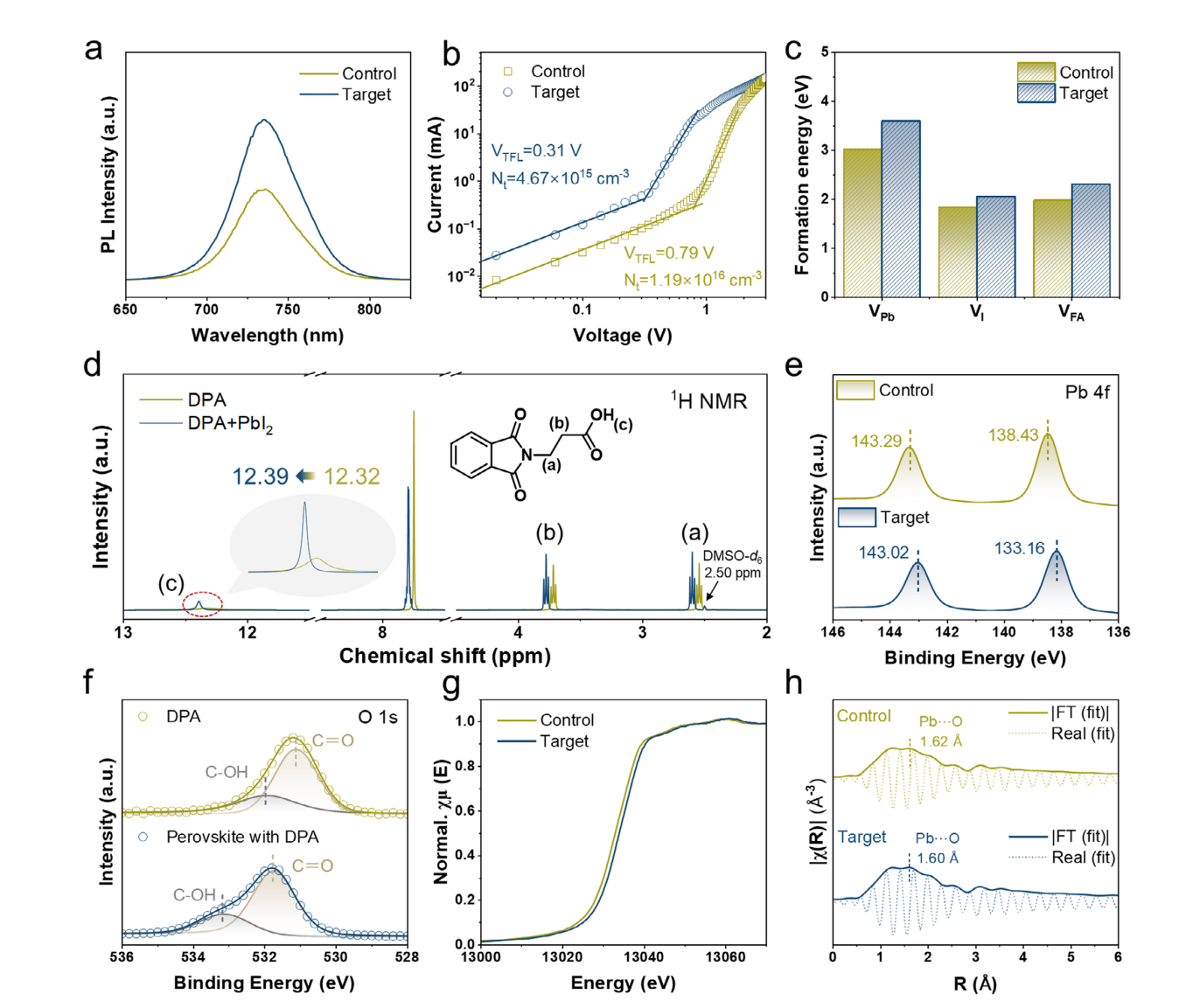

图2:缺陷钝化机理表征。(a) 对照组与目标钙钛矿薄膜的稳态 PL 光谱;(b) 纯空穴器件暗态 I-V 曲线;(c) VPb、VI、VFA 的形成能计算;(d) 原始 DPA 与 DPA/PbI₂ 混合物的溶液 ¹H NMR(DMSO-d6);(e) 对照组与目标钙钛矿薄膜的 Pb 4f XPS 谱;(f) 裸 DPA 薄膜与目标钙钛矿薄膜的 O 1s XPS 谱;(g) 对照组与目标钙钛矿薄膜的 XANES 谱;(h) Pb L₃-edge EXAFS 的 k² 加权傅里叶变换

四、形貌与结晶性:SEM/AFM/GIWAXS 综合分析

扫描电子显微镜(SEM)和原子力显微镜(AFM)表征显示,DPA 处理显著改善了钙钛矿薄膜的形貌:晶粒尺寸明显增大、表面粗糙度降低、致密性提升,无明显针孔或空洞。XRD表明 DPA 处理后薄膜结晶性增强,衍射峰强度更高。2D GIWAXS 进一步揭示,DPA 处理的薄膜在面外方向上具有更强的结晶取向,有利于载流子的高效输运。应变分析表明 DPA 还能有效释放薄膜的残余应力,减少晶格畸变,从而提升薄膜的长期稳定性。

图3 形貌与结晶性表征

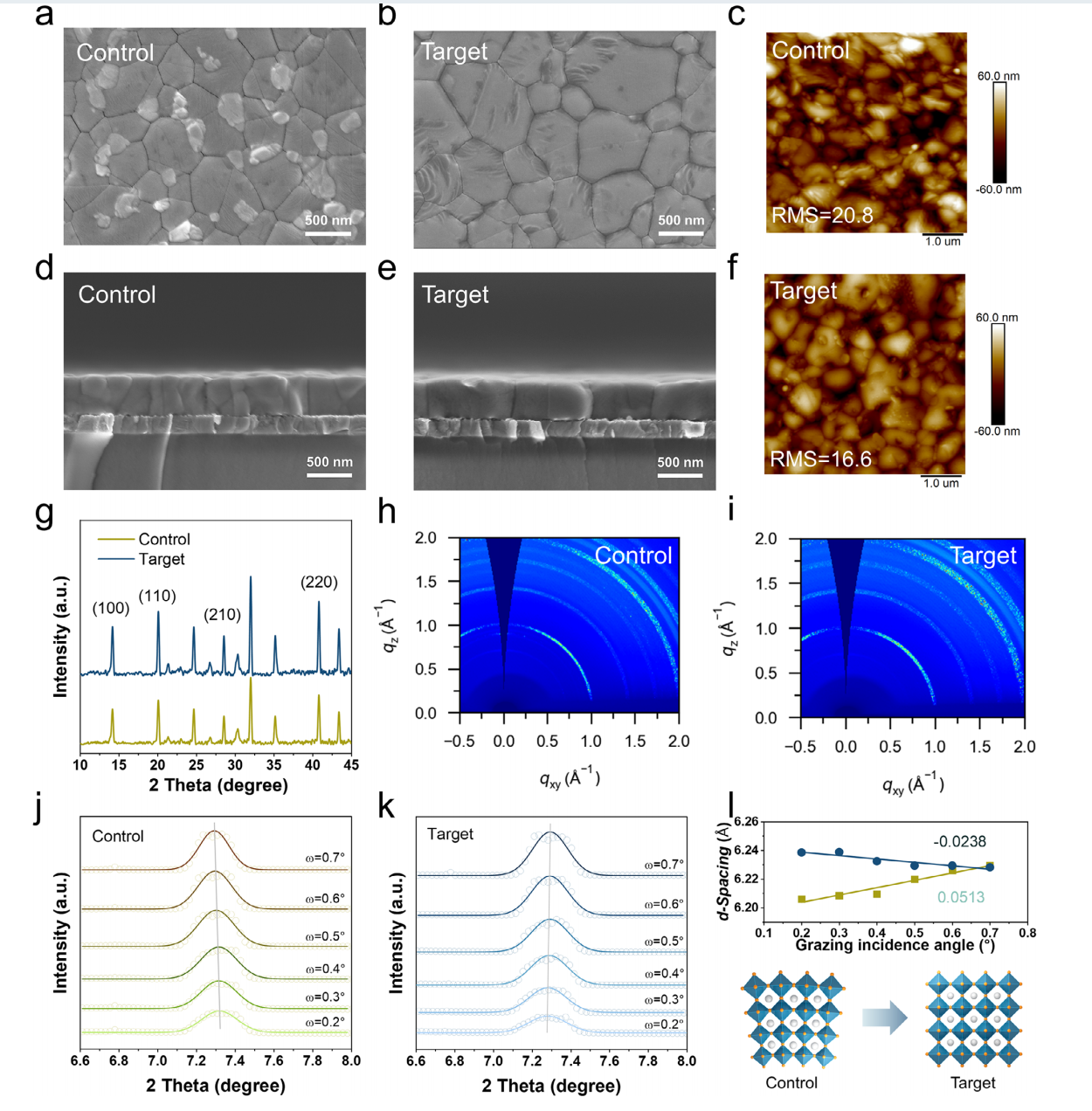

图3:形貌与结晶性综合表征。(a,b) 对照组与目标钙钛矿薄膜的俯视 SEM 图像;(c) 对照组薄膜的 AFM 图像;(d,e) 对照组与目标钙钛矿薄膜的截面 SEM 图像;(f) 目标薄膜的 AFM 图像;(g) 钙钛矿薄膜的 XRD 图谱;(h,i) 对照组与目标薄膜的 2D GIWAXS 图谱;(j,k) 对照组与目标薄膜的 GIXRD 图谱;(l) 目标薄膜应变释放示意图及 (100) 晶面间距随入射角的变化

五、器件性能:冠军效率与统计分布

基于 p-i-n 结构的倒置钙钛矿太阳能电池(PSCs)结构为 ITO/NiOx/SAM/perovskite/C60/BCP/Ag。冠军目标器件在 0.045 cm² 掩模面积下,反向扫描测得 22.91% 的光电转换效率,显著优于对照器件。稳态功率输出(MPP)600 秒追踪确认了效率的真实性,无明显衰减。外量子效率(EQE)积分电流密度与 J-V 曲线测试结果一致。20 器件统计分析(PCE 和 VOC)显示 DPA 处理组整体性能分布明显优于对照组,重复性良好。QFLS(Δμ)成像进一步从微观尺度证明 DPA 显著提升了钙钛矿薄膜的准费米能级分裂。

图4 器件结构与性能

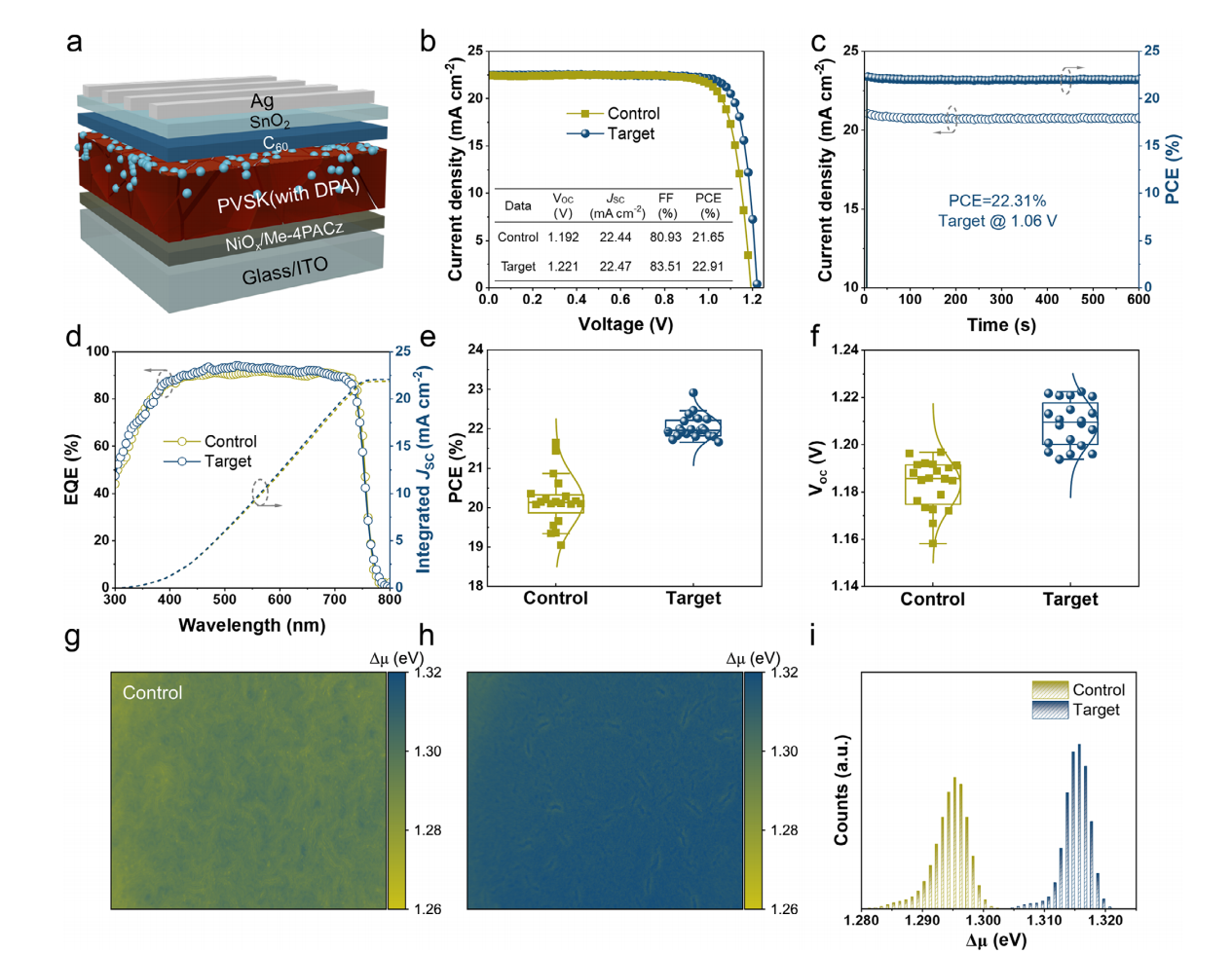

图4:倒置 PSCs 器件结构与性能。(a) 倒置 PSCs 器件结构示意图;(b) 对照组与目标器件在 0.045 cm² 掩模面积下的反向扫描 J-V 曲线;(c) 冠军目标器件的稳态功率输出(PCE 与电流密度,MPP 追踪 600 s);(d) 对照组与目标 PSCs 的 EQE 光谱及积分 JSC;(e,f) 对照组与目标器件的 PCE 和 VOC 统计分布(各 20 器件);(g,h) 对照组与目标钙钛矿薄膜的 QFLS (Δμ) 图像;(i) 钙钛矿薄膜的 Δμ 直方图

22.91%
WBG钙钛矿电池效率
1.68 eV | 反向扫描
31.66%
两端叠层电池效率
钙钛矿/硅 | 冠军器件
1.68 eV
WBG钙钛矿带隙
宽带隙顶部电池

六、稳定性与两端叠层电池性能

在 1-sun 持续光照、65°C 条件下,对未封装器件进行最大功率点(MPP)追踪测试。对照组器件在 180 分钟内效率即出现明显衰减,而 DPA 处理组器件展现出优异的光热稳定性。基于 DPA 冠军器件制备的两端钙钛矿/硅叠层太阳能电池(2-T TSCs),经 DPA 修饰后在 1.0 cm² 面积下实现 31.66% 的冠军效率。EQE 光谱显示叠层器件光生电流匹配良好,稳态功率输出稳定。

图5 稳定性与叠层电池性能

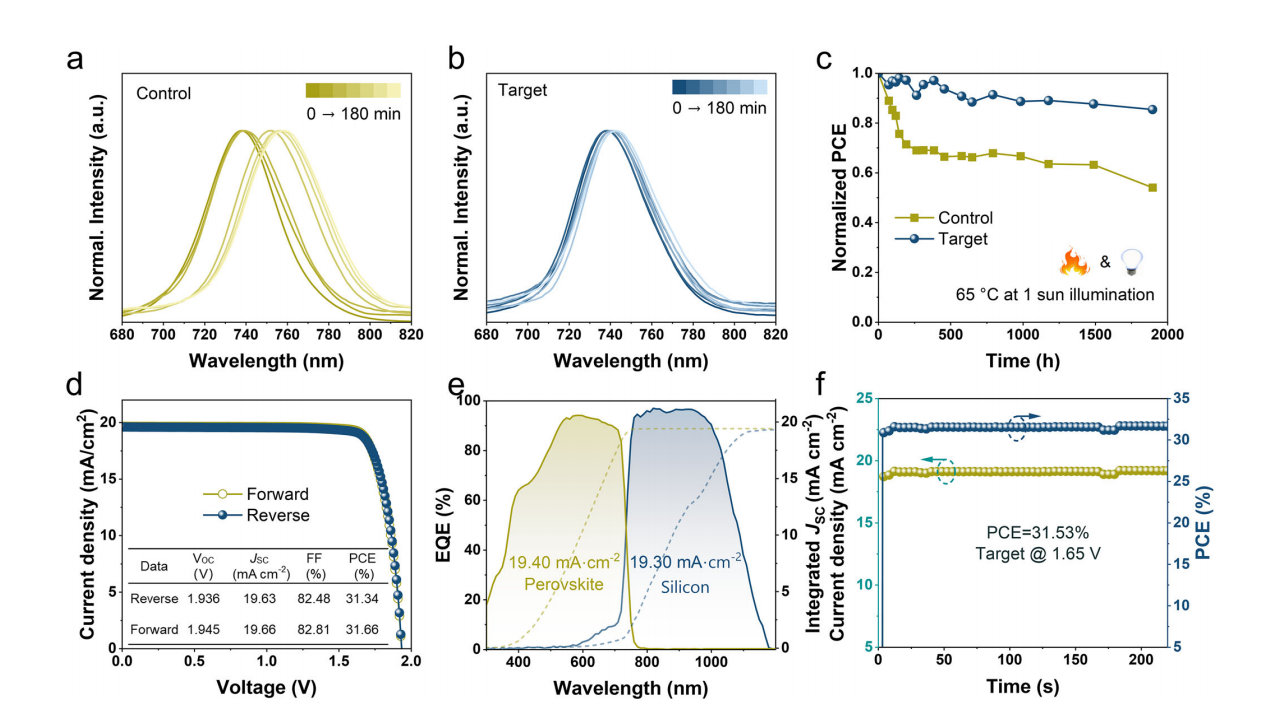

图5:光热稳定性与两端叠层电池性能。(a,b) 对照组与 DPA 处理组钙钛矿薄膜在持续光照 180 分钟内的 PL 光谱时间演变;(c) 未封装 PSCs 在 65°C、1-sun 持续光照(白光 LED,100 mW/cm²)下的效率演变;(d) 基于冠军目标器件的两端钙钛矿/硅 TSC 的 J-V 曲线;(e) DPA 修饰叠层器件的 EQE 光谱;(f) 冠军目标 TSC 的稳态功率输出

来源声明:本文整理自阎怡然、付强、王嘉荣(共同第一作者)、陆林峰、冀晓霏(上海高等研究院)、付强(香港城市大学)、阚斌(南开大学)(通讯作者) 等发表于Advanced Energy Materials(DOI: 10.1002/aenm.70902)的研究成果,用于科研学术分享。
